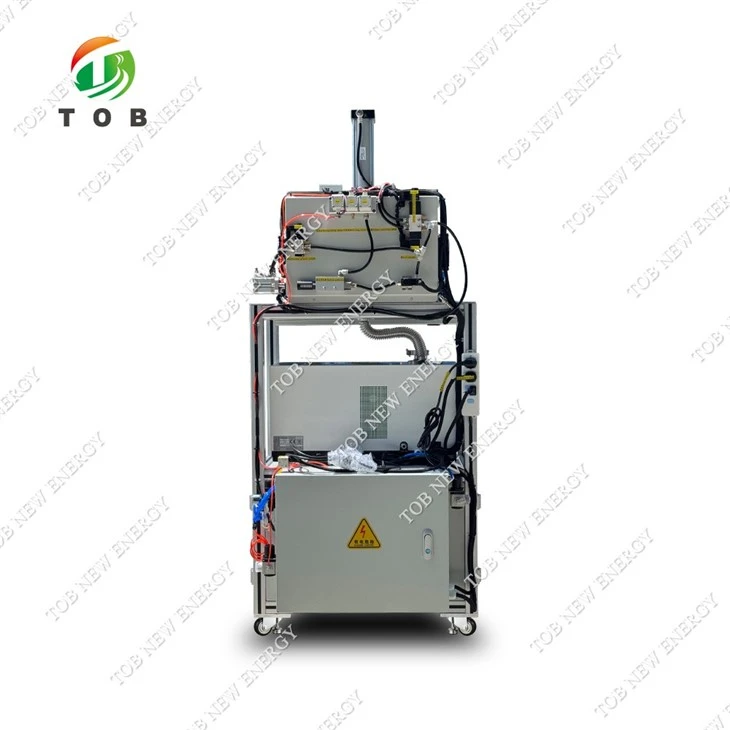

প্রিজম্যাটিক সেলের জন্য হিলিয়াম লিক ডিটেক্টর

এই TOB{{0}HJ-N210 প্রিজম্যাটিক সেল হিলিয়াম মাস স্পেকট্রোমিটার লিক ডিটেক্টর প্রিজম্যাটিক কোষের ফুটো সনাক্তকরণের জন্য উপযুক্ত। ম্যানুয়াল বাছাই এবং স্থান উপাদান, স্বয়ংক্রিয় ফুটো সনাক্তকরণ এবং পরীক্ষার ফলাফল প্রদান, ঠিক আছে কোন অ্যালার্ম, এনজি অ্যালার্ম।

হিলিয়াম পরিদর্শন টুলিং গ্রাহকের বর্গাকার ব্যাটারি ব্লুপ্রিন্টের উপর ভিত্তি করে (148*92*27) চিত্রে দেখানো হয়েছে।

সরঞ্জামের প্রযুক্তিগত বৈশিষ্ট্য

1. পরিদর্শনযোগ্য ব্যাটারির সংখ্যা 1

2. ন্যূনতম সনাক্তযোগ্য লিক রেট 3 × 10-13Pa -m3/s

3. লিক রেট ডিসপ্লে রেঞ্জ 1 × 10-1 -----1 × 10-13Pa -m3/s

4. স্টার্ট-আপ সময় 100 এর থেকে কম বা সমান

5. প্রতিক্রিয়া সময় 0.3 S এর থেকে কম বা সমান

6. লিক ডিটেকশন পোর্ট 2000Pa এ সর্বোচ্চ চাপ

7. পাওয়ারের প্রয়োজন AC220V±10%/50Hz

8. লিক রেট ইউনিট Pa -m3/s, ppm, mbar - l/s, atm.cc/s

9. ডিসপ্লে ইন্টারফেস বড় 7.0-ইঞ্চি টাচ-স্ক্রিন ডিসপ্লে, অপারেটিং ইন্টারফেস পরিষ্কার এবং বোঝা সহজ।

10. অযোগ্য লিকেজ রেট সেটিংস, অ্যালার্ম ভলিউম সেটিংস ইত্যাদি, স্বয়ংক্রিয় অ্যালার্ম লিকেজ পরিমাপ, শব্দ এবং স্ক্রিন প্রম্পট সহ

11. সিরিয়াল পোর্ট RS232 লেভেল আউটপুট সহ

12. বড়-ক্ষমতার মেমরি, পরীক্ষার ফলাফলের 10,000 গোষ্ঠী সংরক্ষণ করতে পারে

13. ইউএসবি ডেটা আউটপুট, সরাসরি ইউ ডিস্ক পরীক্ষার ডেটাতে লেখা যেতে পারে

14. ইনপুট এবং আউটপুট পয়েন্ট প্রচুর

15. একটি নিখুঁত পণ্য শৃঙ্খল সহ, বিভিন্ন পণ্য পরীক্ষার চাহিদা মেটাতে বিভিন্ন বিকল্প

16. সার্টিফিকেট সহ স্ট্যান্ডার্ড লিকেজ হোলের তৃতীয় পক্ষের ক্রমাঙ্কন-

নীতি

হিলিয়াম ভর স্পেকট্রোমিটার হল ভর স্পেকট্রোমেট্রির নীতি অনুসারে অনুসন্ধান গ্যাস হিসাবে হিলিয়াম দিয়ে তৈরি একটি গ্যাসের টাইটনেস টেস্টিং যন্ত্র। ভর স্পেকট্রোমেট্রির নীতিটি চিত্রে দেখানো হয়েছে।

ফিলামেন্ট থেকে নির্গত ইলেকট্রনগুলি আয়নাইজেশন চেম্বারে পিছনে পিছনে দোদুল্যমান হয় এবং আয়নাইজেশন চেম্বারের গ্যাসের সাথে সংঘর্ষ করে এবং পরিদর্শনকৃত অংশগুলির ফুটো গর্তের মাধ্যমে চেম্বারে প্রবেশ করা হিলিয়ামের সাথে ধনাত্মক আয়নে আয়নিত হয়, যা চৌম্বক ক্ষেত্রের ক্রিয়াকলাপে প্রবেশ করে এবং বৈদ্যুতিক ক্ষেত্রের ত্বরিত ক্রিয়াকে ত্বরান্বিত করে। একটি চাপ-আকৃতির কক্ষপথ তৈরি করুন।

বিভিন্ন ভরের আয়ন চৌম্বক ক্ষেত্র এবং রিসিভিং স্লিট দিয়ে গ্রহনকারী মেরুতে যায় এবং সনাক্ত করা হয়।

সরঞ্জামের প্রধান অংশ:

1. হিলিয়াম ভর স্পেকট্রোমেট্রি লিক ডিটেক্টর: হোস্ট এবং যান্ত্রিক পাম্প দুটি অংশ সহ পরীক্ষার সরঞ্জাম।

2. লিক টেস্টিং টুলিং: হিলিয়াম ফিলিং মেকানিজম, চেম্বার, শেল ইত্যাদি সহ।

3. কন্ট্রোল সিস্টেম: কাস্টমাইজড কন্ট্রোল সিস্টেম।

4. রাক: অ্যালুমিনিয়াম ফ্রেম, যেখানে লিক ডিটেক্টর, কন্ট্রোল সিস্টেম, লিক ডিটেকশন টুলিং ইত্যাদি স্থাপন করা হয়।

প্রক্রিয়া অপারেশন নির্দেশাবলী

1) প্রস্তুতি

সরঞ্জামের পাওয়ার সুইচটি চালু করুন এবং সংকুচিত বায়ু, নাইট্রোজেন এবং হিলিয়ামের বায়ু সরবরাহের ভালভগুলি খুলুন। যখন ইকুইপমেন্ট স্টার্ট আপ-সম্পূর্ণ হয়, তখন চাপ কমানোর ভালভের চাপকে উপযুক্ত মানের সাথে সামঞ্জস্য করুন এবং প্রস্তুত হন।

2) ব্যাটারি বসানো

ব্যাটারি বোর্ড ফ্ল্যাট চেহারা সনাক্ত, কোন বড় ভুল, বর্গক্ষেত্র ব্যাটারি ব্যাটারি পজিশনিং স্লট আকৃতি সঙ্গে টুলিং সনাক্তকরণ স্থাপন করা হবে, ব্যাটারি স্থাপন করা হয়.

3)প্রি-নমুনা নেওয়া শুরু করুন

পরিদর্শন প্রক্রিয়া শুরু করতে লিক ডিটেক্টরের স্টার্ট বোতাম টিপুন। সিলিন্ডার ব্যাটারি এবং ফিলিং পোর্টে চাপ দেয়, এই সময়ে, লিকেজ ডিটেকশন কন্ট্রোল প্রোগ্রাম স্টার্ট সিগন্যাল পায় এবং লিকেজ ডিটেক্টরের প্রি-স্টেজ পাম্প শুরু করে, যখন লিকেজ ডিটেক্টর পোর্টের চাপ নির্ধারিত সময়ের মধ্যে সেট মান পর্যন্ত পৌঁছায়, প্রি-পাম্পিং সফল হয়, এবং পরবর্তী ধাপে প্রবেশ করে; যদি লিকেজ ডিটেক্টর পোর্টের চাপ নির্ধারিত সময়ের মধ্যে সেট মান পর্যন্ত না পৌঁছায়, এর মানে হল ব্যাটারিটি ভালভাবে স্থাপন করা হয়নি, বা ব্যাটারিটি সঠিকভাবে স্থাপন করা হয়েছে, কিন্তু ব্যাটারিতে একটি বড় ভাঙ্গন রয়েছে এবং এই সময়ে, ফুটো সনাক্তকারী অ্যালার্ম করবে এবং কর্মীদের প্রম্পট করবে। এই সময়ে লিক ডিটেক্টর অ্যালার্ম করবে এবং কর্মীদের প্রম্পট করবে।

4)প্রি-পাম্পিং ব্যর্থতা

যদি প্রাক-নমুনা ব্যর্থ হয়, স্টাফ সনাক্তকরণ বন্ধ করতে স্টপ বোতাম টিপতে পারে, অথবা স্বয়ংক্রিয়ভাবে বন্ধ করার জন্য সিস্টেমে সেট করা যেতে পারে। থামার পরে, কর্মীরা পরিস্থিতিটি পরীক্ষা করবে এবং মোকাবেলা করবে: যদি ক্ষতি হয় তবে ব্যাটারিটি যোগ্য নয় এবং একটি নতুন দ্বারা প্রতিস্থাপিত হবে; যদি এটি সঠিকভাবে স্থাপন করা না হয় তবে ব্যাটারিটি আবার সঠিকভাবে স্থাপন করা হবে এবং তারপরে পরীক্ষার প্রক্রিয়া শুরু করতে স্টার্ট বোতাম টিপুন।

(5) ইভাকুয়েশন এবং হিলিয়াম লিকেজ সনাক্তকরণ

খালি করার পরে, লিক ডিটেক্টর লিকেজ সনাক্তকরণের জন্য ব্যাটারিটি খালি করতে থাকে এবং সিস্টেম হিলিয়াম স্প্রে ভালভ হিলিয়াম 0-3S স্প্রে করতে খোলে (হিলিয়াম স্প্রে সময় সেট করা যেতে পারে)। এই সময়ে, বর্গাকার ব্যাটারির অভ্যন্তরে হিলিয়াম পূর্ণ থাকে, যখন পণ্যটিতে একটি ফুটো গর্ত থাকে, তখন হিলিয়াম অণুগুলি ফুটো গর্তের মাধ্যমে ভ্যাকুয়াম গহ্বরে প্রবেশ করে, লিকেজ ডিটেক্টর লিকেজ চেক করার জন্য ভ্যাকুয়াম গহ্বরকে পাম্প করে, এবং বিপদ ছাড়াই পরীক্ষায় উত্তীর্ণ হয়, তবে যদি একটি অ্যালার্ম থাকে।

6) পরীক্ষার ফলাফলের প্রতিক্রিয়া

ফুটো সনাক্তকরণ সম্পন্ন হওয়ার পরে, ম্যানুয়ালি লিকেজ ডিটেক্টরের স্টপ বোতাম টিপুন (স্বয়ংক্রিয় স্টপ সেট করা যেতে পারে), সিলিন্ডারটি উপরে উঠে যায়, সিস্টেমটি ফুটো ডিটেক্টর বেসে থাকা হিলিয়ামের অবশিষ্টাংশকে উড়িয়ে দেওয়ার জন্য ব্লোয়িং ভালভটি খোলে এবং একই সময়ে ফ্যানটি তার চারপাশের হিলিয়ামকে উড়িয়ে দেওয়ার জন্য খোলে, তারপরে ফ্লু সনাক্ত করতে এবং পরবর্তীতে শনাক্ত করতে বাধা দেয়। ব্যাটারি এবং স্থাপনের জন্য তাদের শ্রেণীবদ্ধ করুন।

পরীক্ষা প্রক্রিয়া প্রয়োজনীয়তা

সরঞ্জাম আনুষাঙ্গিক তালিকা

কাজের পরিবেশের প্রয়োজনীয়তা

কাজের পরিবেশ

1) কাজের তাপমাত্রা: 5-40 ডিগ্রি;

1) আর্দ্রতা: কম বা সমান 95% RH;

2) পাওয়ার সাপ্লাই: AC220V±10%, 50±2 Hz;

3) সংকুচিত বায়ু: বায়ুর চাপ 0.5MPa-0.8 MPa, তেলের পরিমাণ 0.01mg/m3 এর চেয়ে কম বা সমান, ধূলিকণার ব্যাস 0.01μm এর চেয়ে কম বা সমান, চাপ শিশির বিন্দু -40 ডিগ্রি ;

4) সংকুচিত বায়ু প্রয়োজনীয়তা: পার্টি A সংকুচিত বায়ু পাইপলাইন ইনস্টল করে এবং এটিকে ওয়ার্কশপের প্রধান পাইপলাইনের সাথে সংযোগ করে যেখানে সরঞ্জামগুলি স্থাপন করা হয় এবং সংকুচিত বায়ু পাইপলাইনটি বায়ু উত্স ইন্টারফেসের জন্য সংরক্ষিত এবং একটি ম্যানুয়াল বল ভালভ রয়েছে; পার্টি এ ইকুইপমেন্ট এয়ার সোর্স ইন্টারফেস থেকে বল ভালভ পর্যন্ত সমস্ত এয়ার সুবিধার জন্য দায়ী, এবং পার্টি বি এয়ার সোর্স ইন্টারফেসের অবস্থান তথ্য, ইন্টারফেসের আকার, চাপ, প্রবাহের হার এবং নির্দিষ্ট অবস্থান সহ সরঞ্জাম সরবরাহ করবে;

5) নাইট্রোজেন: বিশুদ্ধতা (V/V): 99%, আউটলেট চাপ 0.6MPa এর চেয়ে বেশি বা সমান।

6) হিলিয়াম: শিল্প বোতলজাত হিলিয়াম (পার্টি A দ্বারা সরবরাহিত)

সিলিন্ডার মডেল: T40L, স্ট্যান্ডার্ড GB/T4844-2011 পড়ুন;

ভর্তি চাপ: 13.5±0.5MPa;

হিলিয়াম বিশুদ্ধতা (V/V): 99.99%।

7) বিদ্যুতের প্রয়োজনীয়তা: পার্টি A যে ওয়ার্কশপে সরঞ্জামগুলি স্থাপন করা হয়েছে সেখানে সরঞ্জামগুলির মোট পাওয়ার সকেট সংরক্ষণ করে এবং পার্টি B ইন্টারফেসের আকার এবং পাওয়ার প্রয়োজনীয়তা সহ সরঞ্জামগুলির পাওয়ার ইন্টারফেসের অবস্থান সরবরাহ করে;

পরিদর্শন করা ব্যাটারি প্রয়োজনীয়তা:

1) পরিদর্শন করা ব্যাটারির বাইরের পৃষ্ঠ এবং অভ্যন্তরটি জল, তেল, অন্যান্য ক্ষয়কারী তরল এবং গ্যাস, ধাতব শেভিং এবং অন্যান্য ধুলো মুক্ত হওয়া উচিত।

(2) ব্যাটারির সাথে যোগাযোগ করার পরে সিলিং উপাদান দ্বারা সৃষ্ট এমবসমেন্ট পার্টি A-এর গ্রহণযোগ্যতা প্রত্যাখ্যান করার কারণ হবে না। যদি এমবসিং এর জন্য কোন প্রয়োজন থাকে, তবে তা আগে থেকেই বলা উচিত এবং যাচাই করা উচিত এবং প্রয়োজনীয়তা পূরণের পর প্রকল্পের পরবর্তী প্রচার করা উচিত।
